Plan Isométrique d'une tuyauterie neuve
Réalisation du plan isométrique d’une tuyauterie industrielle neuve à partir de l’installation réalisée sur site par un tuyauteur, avec relevé de l’existant et retranscription du réseau pour constituer une documentation technique exploitable.
À la suite de la réalisation d’une tuyauterie industrielle neuve par un tuyauteur, COTAFAB est intervenu afin d’établir le plan isométrique du réseau tel que réalisé sur site.

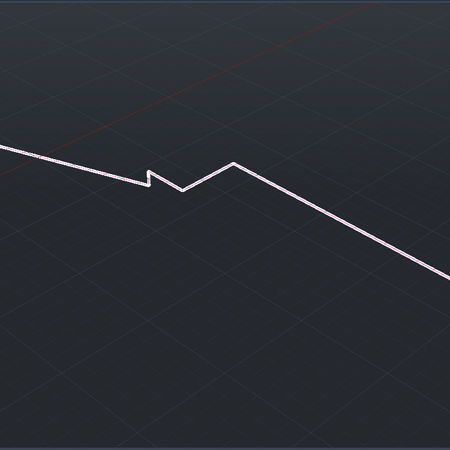

L’intervention a consisté à effectuer le relevé de la tuyauterie et de ses différents composants, puis à retranscrire l’installation sous forme de plan isométrique réalisé avec Autodesk Plant 3D, avec les informations nécessaires à l’identification et à la compréhension du réseau.
Le document obtenu permet de disposer d’une représentation technique fidèle de la tuyauterie installée et de mettre à jour la documentation de l’installation.
Il pourra notamment être utilisé pour les futures opérations de maintenance, modifications du réseau ou interventions sur site.
Cette prestation illustre l’accompagnement proposé par COTAFAB pour la mise en plan et la documentation technique des installations de tuyauterie industrielle, grâce notamment à l’utilisation d’Autodesk Plant 3D, qu’il s’agisse d’installations neuves ou existantes.
